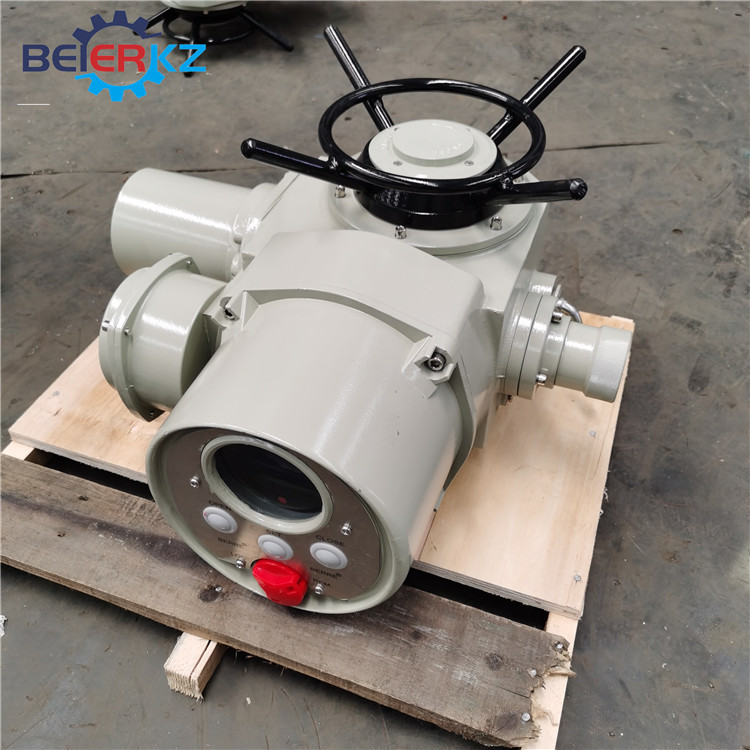

贝尔多回转一体化智能型阀门电动装置结构

      智能一体化电动执行器由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手－电动切换机构、手轮及电气部分组成。其传动原理如图所示。

注意：隔爆型电气部分加了隔爆面结构，并采用隔爆型接线盒和ydf隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！

贝尔多回转一体化智能型阀门电动装置工作环境和主要技术参数

1 电源：常规，三相380v（50hz）

             特殊，三相660v、415v（50hz 、60hz）；

             单相220v、110v（50hz 、60hz）

2 工作环境：

2.1 环境温度：-20~ 60℃ （特殊订货-40~ 80℃）。

2.2 相对湿度：≤95%（25℃时）。

2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅰ和dⅱbt4两种，dⅰ适用于煤矿非采掘工作面；dⅱbt4用于工厂，适用于环境为ⅱa、ⅱb级t1~t4组的性气体混合物。

2.4 防护等级：ip55（特殊订货ip65、ip67）。

3 工作制：短时10分钟（特殊订货30分钟）。

与阀门连接的结构示意图及尺寸
