一、江苏贝尔防爆多回转户外电动执行机构产品概述：

dzb90隔爆型阀门电动装置又称为z型防爆电装，是阀门实现开启、关闭或调节控制的驱动设备。dzb-30隔爆型阀门电动装置适用于闸阀、截止阀、隔膜阀、涡轮蝶阀和涡轮球阀等。隔爆型的性能符合gb3836.1-2000性气体环境用电气设备x1部分：通用要求，gb3836.2-2000性气体环境用电气设备x2部分：隔爆型“d"及jb/t8529-1997隔爆型阀门电动装置技术条件的规定。

二、江苏贝尔防爆多回转户外电动执行机构产品组成

电动装置由多部分结构组成，其组成部分有x电动机、齿轮传动减速机构、过力矩控制机 构、行程控制机构、开度指示机构、手一电动切换机构、手轮及电气部分组成。传动原理如图4所示。

注意：隔爆型电动装置的电气部分已增加了隔爆面结构，并采用隔爆型接线盒和隔爆型x电动 机。安装、调试和维护时不得损伤隔爆面；打开电气箱盖前必须先切断电源，不得在爆炸环境下拆去 与电气有关的箱盖带电操作；重装之后，特别注意，务必紧固箱盖，以保证隔爆性能！

2.1x电动机：采用x三相异步电动机。

2.2齿轮减速机构：里面有多对机械传动部件，大件由一对直齿轮和蜗轮副两x传动组成。电动机的 动力经减速机构传递给蜗轮，蜗轮在传动给输出轴，实现传动增大力矩、减小转速功能。

2.3力矩控制机构：

当电动装置内部减速机构的输出轴上受到一定过力转矩后，蜗杆除旋转外还产生轴向 位移，带动曲拐，曲拐直接（或通过撞块）带动支架产生角位移，从而达到所保护的功能。当输出轴 上的转矩增大到整定转矩时，则支架产生的位移童使微动开关动作，从而切断电机电源，电动机停转。 以此实现对电动装置输出转矩的控制，达到保护电动装置或阀门的作用。

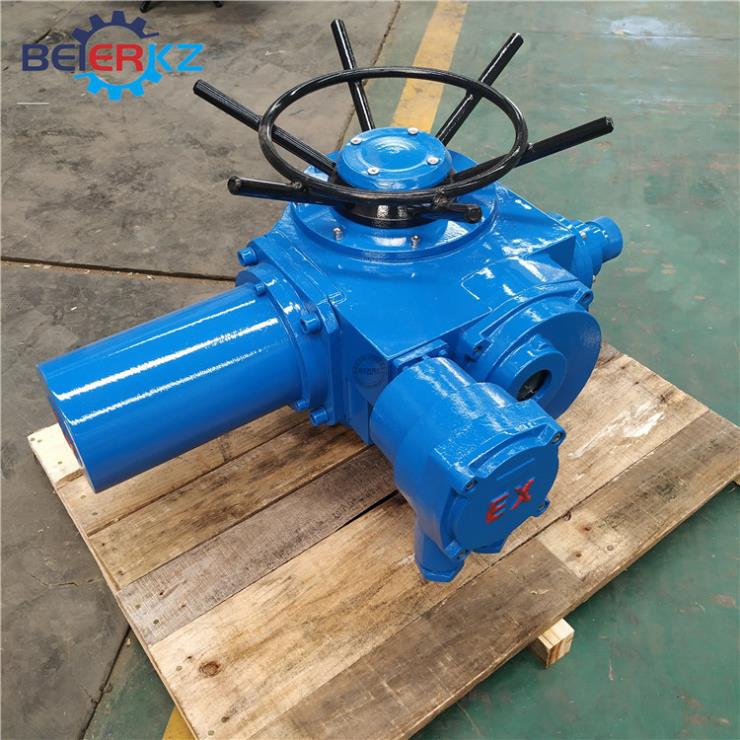

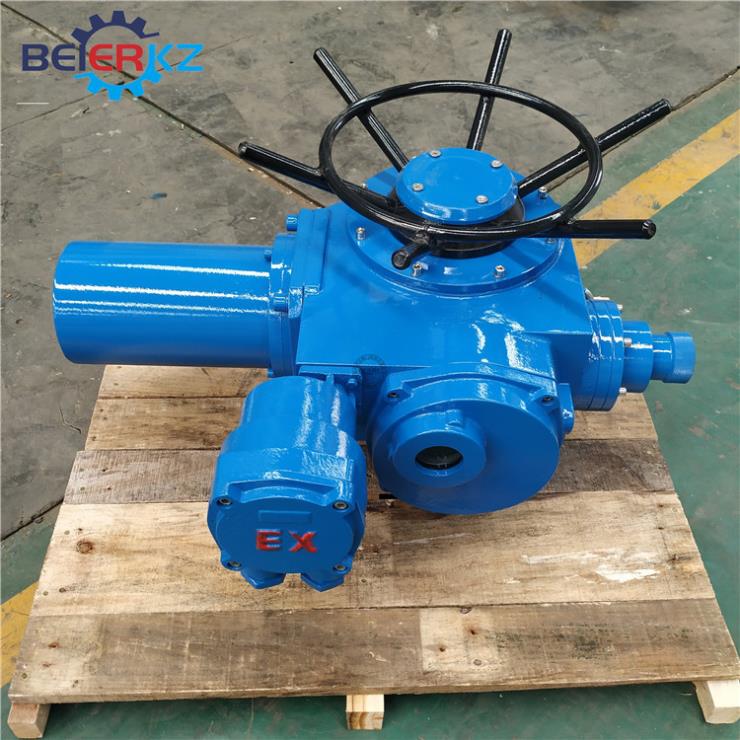

三、尊龙凯时人生就得博的产品展示

‍
