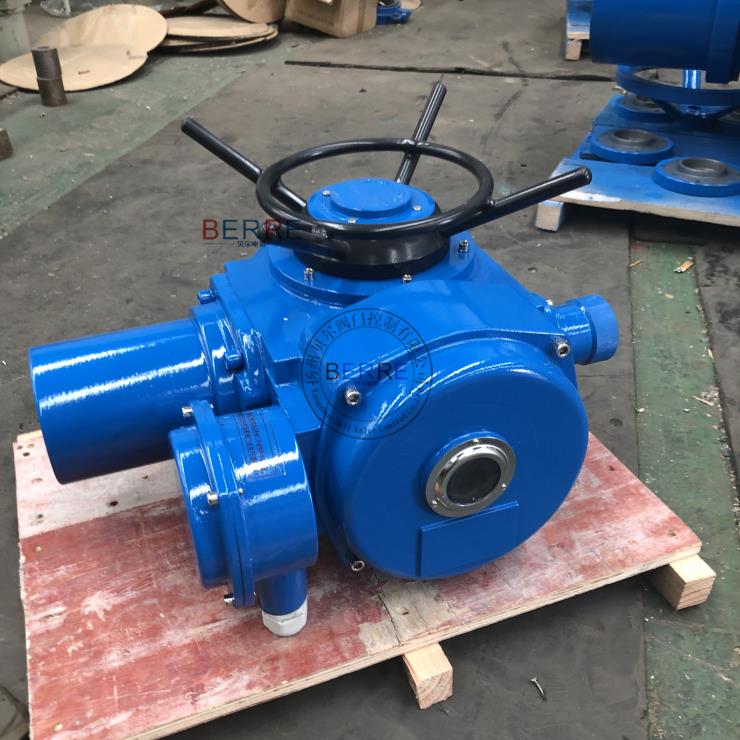

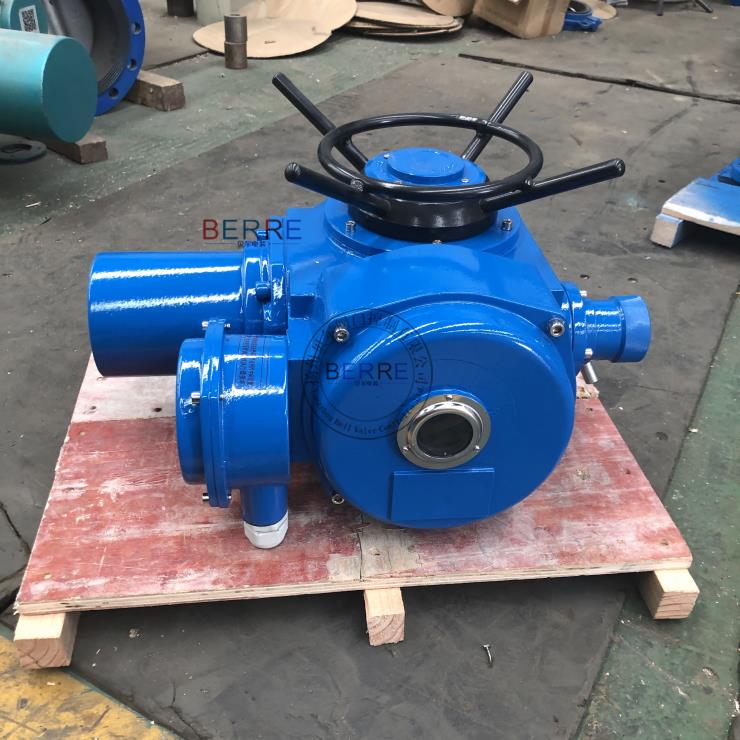

【dn800电动闸门配阀门电动执行器】尊龙凯时人生就得博的产品展示
【dn800电动闸门配阀门电动执行器】基本说明
多回转阀门电动装置,简称为z型电装,是阀门实现开启、关闭或调节控制的驱动设备。z型电装 适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统x、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合jb/t8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合gb3836.1-2000《爆炸性气体环境用电气设备x1部分:通用要求》,gb3836.2-2000《爆炸性气体环境用 电气设备x2部分:隔爆型“d”》及jb/t8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分:有户外型和隔爆型;
按控制方式分:有常规型、整体型和整体调节型;
按连接型式分:有转矩型、电站型和推力型。
参数表
型号 规格 | 公称转矩(n•m) | 公称推力(kn) | z大阀杆 直径(mm) | z大转圈 数(圈) | 手动 速比 | 输出转速(r/min ) | 电机功率(kw) | 参考重量(kg) |
z5 | 50 | 20 | 28 | 60 | 1:1 | 12 | 0.12 | 28 |
z10 | 100 | 40 | 28 | 60 | 1:1 | 24/36 | 0.25/0.37 | 45 |
z15 | 150 | 24/36 | 0.37/0.55 | 50 | ||||
z20 | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0.37/0.55 | 55 |
z30 | 300 | 18/24 | 0.55/0.75 | 58 | ||||
z45 | 450 | 150 | 48 | 120 | 1:1 (20:1) | 24/36 | 1.1/1.5 | 110 |
z60 | 600 | 24/36 | 1.5/2.2 | 120 | ||||
z90 | 900 | 200 | 60 | 120 | 1:1 (25:1) | 24/36 | 2.2/3 | 139 |
z120 | 1200 | 24/36 | 3/4 | 142 | ||||
z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |
z250 | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 330 |
z500 | 5000 | 18/24 | 10/15 | 350 |
