| 品牌 | 贝尔电装 | 产地 | 国产 |
|---|---|---|---|
| 加工定制 | 是 |

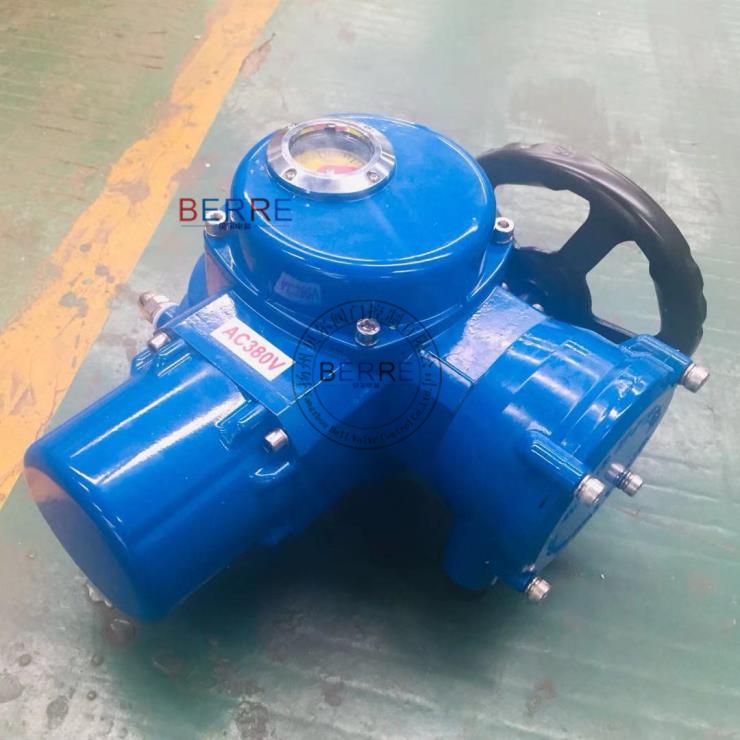

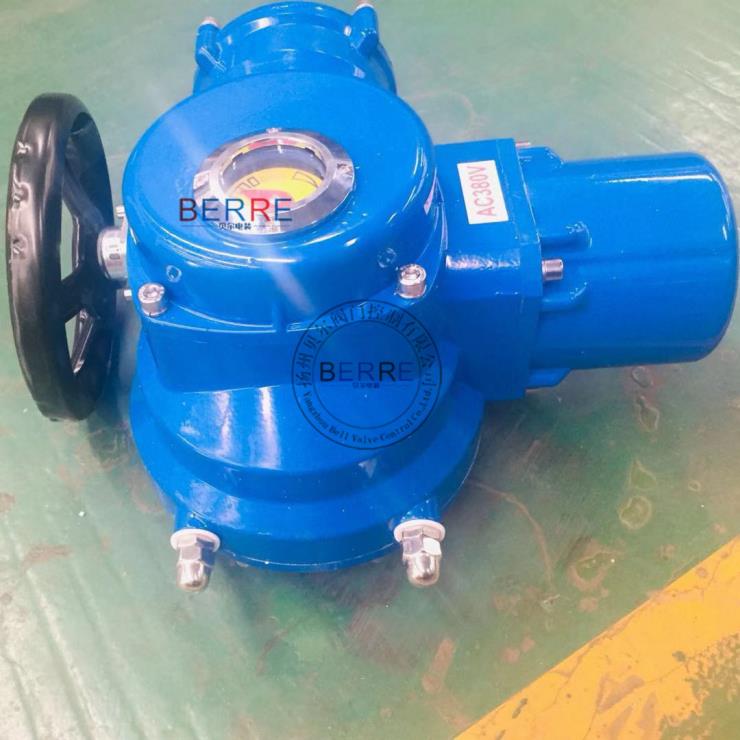

一.q30普通户外型阀门电动执行器工作环境和主要技术参数
1电源：常规，三相380v（50hz）
特殊，三相660v、415v（50hz、60hz）；
单相220v、110v（50hz、60hz）
2工作环境
2.1环境温度：-20~ 60℃（特殊订货-40~ 80℃）
2.2相对湿度：≤95%（25℃时）
2.3防护类型
2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
2.3.2隔爆型：有di和diibt4两种，di适用于煤矿非采掘工作面；diibt4用于工厂，适用于环境为iia、iibxt1-t4组的爆炸性气体混合物。（详见gb3836.1）
2.4防护等x：ip55（特殊订货ip65、ip67）
2.5工作制：短时10分钟（特殊订货30分钟）
二.q30普通户外型阀门电动执行器技术参数见表1
基座号 | 型号 | 输出转矩n.m | zui大阀杆直径（mm） | 手动速比 | 输出转速(r/min) | |||||
0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
电机功率(kw) | ||||||||||
q1 | q10 | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.12 | 0.18 | 0.25 |
q20 | 200 | 0.06 | 0.09 | 0.12 | 0.18 | 0.25 | 0.37 | |||
q30 | 300 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 | |||
q2 | q60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.37 | 0.55 | 0.75 |
q90 | 900 | 0.18 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | |||
q120 | 1200 | 0.18 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | |||
q3 | q200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | ~ | ~ |
q250 | 2500 | 0.55 | 0.55 | 0.75 | 1.1 | ~ | ~ | |||
q300 | 3000 | 0.55 | 0.75 | 1.1 | ~ | ~ | ~ | |||
q400 | 4000 | 0.55 | 0.75 | ~ | ~ | ~ | ~ | |||
q500 | 5000 | 0.75 | 1.1 | ~ | ~ | ~ | ~ | |||
电机技术参数见表2
功率kw | 0.03 | 0.06 | 0.09 | 0.12 | 0.18 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 |
电流a | 0.3 | 0.48 | 0.6 | 0.7 | 0.95 | 1.3 | 1.6 | 2.4 | 3 | 3.4 |
订货须知
1请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。
2环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
3请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。
4手轮顺时针旋转为关阀，如与此相反必须说明。
5所需规格一般由用户选择，若有困难本公司可为用户选型。
