一、z60智能型无线通信阀门电装特点

1.引进微机技术与现代电子技术：

采用美国atmel公司原装产品作为中央微处理器，结合现代x的电子技术、集成smt贴装工艺，模块工作电源电压范围宽，抗干扰能力强，可在线编程，满足阀门恶劣的工作环境、持续稳定运行、控制精准的要求。

2.全面的阀门运行状态与数据监控功能：

u非侵入式设计，调试简单、直观；

u全视角lcd菜单式显示界面：有中英文二种语言可选；

u中央微处理器自带eeprom断电自记忆功能，对阀门设置参数和实时运行显示数据存储；

u各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在lcd显示屏上进行显示、设定。

3.高定位精度的一体化产品：

u模块输出位移定位，整体比例调节型模块将放大器、模数转换、位置发送功能集成在一起，真正实现机电一体化、控制一体化，调节型模块接收4—20ma电流，输出4—20ma电流信号。开关型模块接收电位器电阻信号，通过可控硅控制阀头的开关。

u为克服阀头的惯性惰走，定位，调节型模块具有反接制动功能

阀门电动执行器应用方案

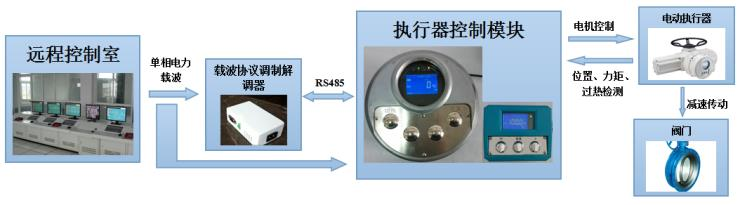

二、z60智能型无线通信阀门电装系统方案

本控制可通过远程控制、现场控制、总线型集中控制三种控制方式。电动执行器控制模块接收到远程控制室的控制信号，经光电隔离防抖处理后传输给主控cpu。cpu实时监测采集执行器状态信号，控制电机传动被控阀门，通过高j度电位器或j对值编码器，不断实时采集阀门位置信号，通过现代工业控制软件算法，实现对阀门的j确控制。同时将实时数据传送给远程控制室。电动执行器控制模块原理x、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单。可通过红外遥控器或操作面板按键对其进行非侵入式的快速设置。

三、方案说明及x势：

1.全面的阀门运行状态与数据监控功能：

u◆非侵入式设计，调试简单、直观；

u◆全视角lcd菜单式显示界面：有中英文二种语言可选；

u◆各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在lcd显示屏上进行显示、设定。

2.四位非贯通式磁钢控制电气壳内的霍尔元件操作

相比其他的旋钮旋钮或触摸操作，外表美观、操作便捷。

3.自动切换功能：

u◆系列模块可实现“远程自动/远程手动/现场”三种工作状态切换；

u◆远程开阀、关阀信号可接收dc24v、ac220v二种x信号。

u◆红外遥控操作，与现场操作设置方法相同。

u◆系列模块均可以在开关型、调节型进行任意转换。

4.电子刹车及无火花换相技术：

u◆可控硅元件控制输出，通过软硬件二x互锁确保输出正常。

u◆采用负载切断时，无火花换相技术。
