【免开盖阀门电动执行机构 操作简便】基本说明

非侵型是我公司在数字型产品基础上开发的。其可接收dcs系统中plc等控制器发出的开关量信号（无源干触点、有源24v、有源220v，点动保持可切换）或模拟量信号（dc4～20ma、0～10v等），可直接驱动，也可通过接触器或固态继电器驱动电动执行器动作。输出dc4～20ma反馈电流和四个继电器触点（开位、关位、远控、故障报警）。该组件集成了伺服控制单元、液晶显示单元、旋钮操作等单元。本产品操作简单，保护功能完善，是您重新定义高品质和简易智能型的x佳选择。

【免开盖阀门电动执行机构 操作简便】行程标定方法

注：先确定电动执行器的转向和力矩接线正确，并调整好电位器或编码器的旋转区间。

1.关位标定

停止位置旋操作钮至关闭约3秒钟，等到闪烁显示字母l时松开操作钮并将方式钮旋到现场,此时l不再闪烁表示进入关位标定状态。可通过操作钮执行电动开或电动关动作，调整到关位后将方式钮旋到停止再旋回现场,此时红灯和字母l闪两次，输出4ma反馈电流、显示0%表示关位标定完成。若方式钮由停止旋至远方则直接退出行程标定。

2.开位标定

停止位置旋操作钮至打开约3秒钟，等到闪烁显示字母h时松开操作钮并将方式钮旋到现场,此时h不再闪烁表示进入开位标定状态。可通过操作钮执行电动开或电动关动作，调整到开位后将方式钮旋到停止再旋回现场,此时绿灯和字母h闪两次，输出20ma反馈电流、显示100%表示关位标定完成。若方式钮由停止旋至远方则直接退出行程标定。

注：保存行程时，出现fu或fn报警时，请重新调整电位器或编码器的旋转区间，并重标行程。

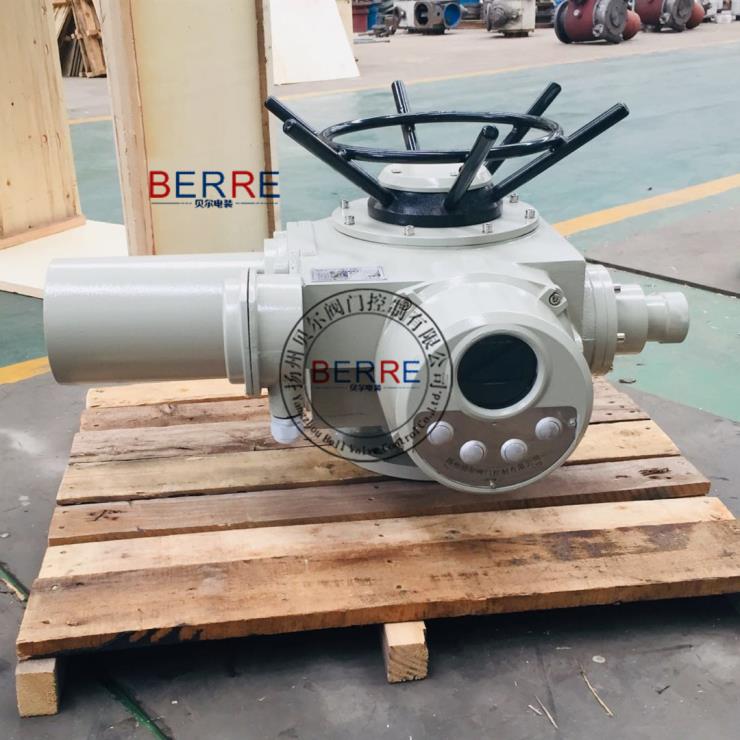

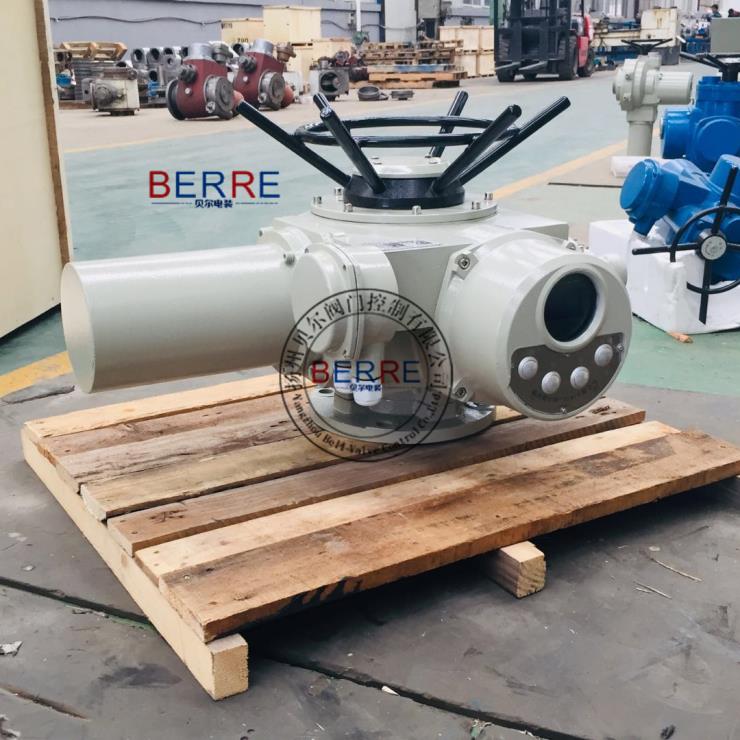

尊龙凯时人生就得博的产品展示
