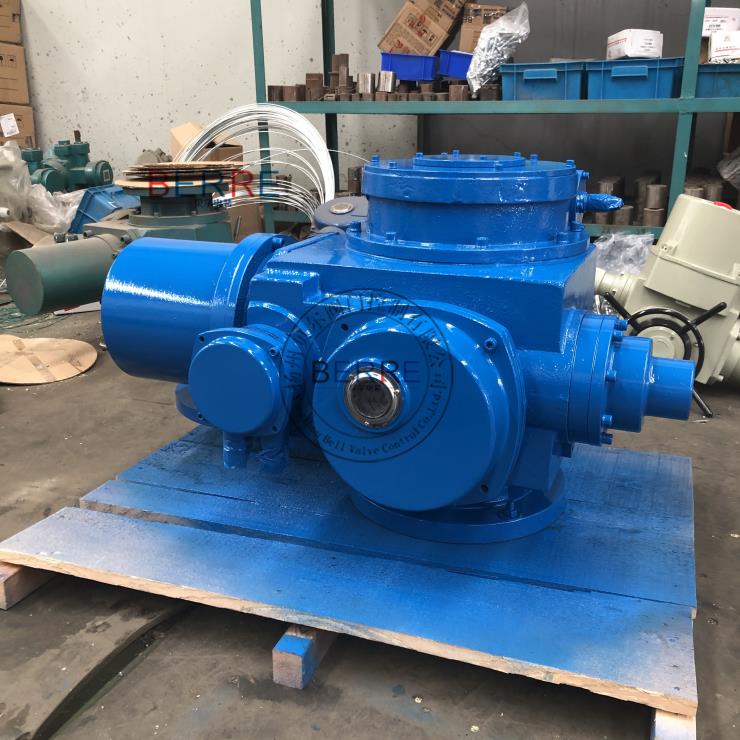

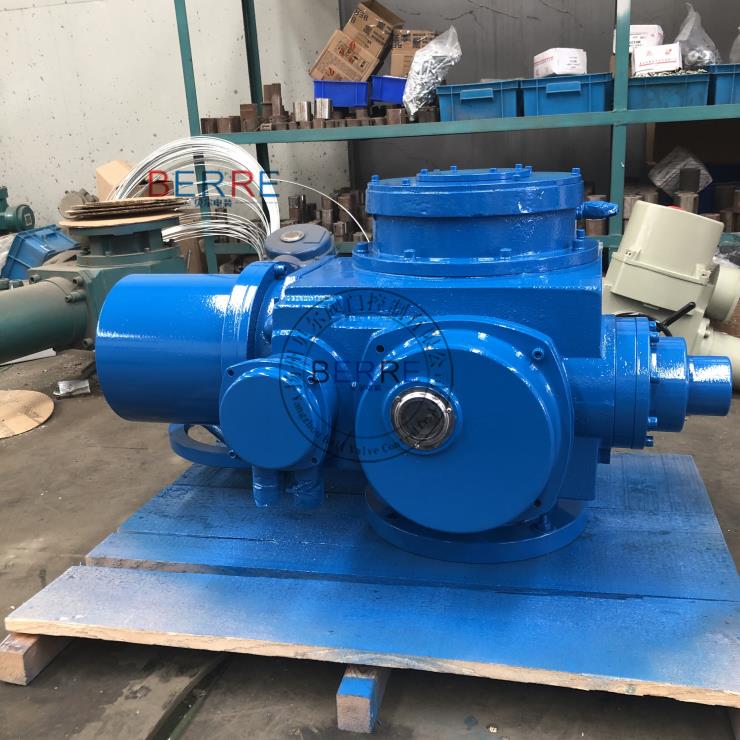

一、多回转普通型 z180阀门电动执行机构产品概述：

z180阀门电动装置属多圈回转电动执行器，是阀门实现开启、关闭或调节控制的驱动设备。z180-18w阀门电动装置适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门或涡轮蝶阀和球阀。输出扭矩1800n.m，输出转速18r/min，开关型，常规工作电压为ac380v，特殊电压可订做。

二、多回转普通型 z180阀门电动执行机构技术参数：

型号规格	公称转矩（n，m)	公称推力（kn）	x大阀杆直径（mm)	x大转圈数（圈）	手动速比	输出转速（r/min)	电机功率（kw）	参考重量（kg)
z5	50	20	28	60	1::1	12	0.12	28
z10	100	40	28	60	1::1	182436	0.250.37	45
z15	150	40	28	60	1::1	182436	0.370.55	50
z20	200	100	40	60	1::1	1824	0.370.55	55
z30	300	100	40	60	1::1	1824	0.550.75	58
z45	450	150	48	120	1::1(20::1)	2436	1.11.5	110
z60	600	150	48	120	1::1(20::1)	2436	1.52.2	120
z90	900	200	60	120	1::1(25::1)	2436	2.23	139
z120	1200	200	60	120	1::1(25::1)	2436	34	142
z180	1800	325	70	150	22.5::1	1824	45.5	250
z250	2500	325	70	150	22.5::1	1824	5.57.5	255
z350	3500	700		150	20::1	1824	7.510	330
z500	5000	700	80	150	20::1	1824	1015	350

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，x大转圈数为表1圈数*10
4.2 电机技术参数见表2

功率kw	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流a	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

贝尔郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力破坏，及未经本公司同意而私自拆卸者不在保固范围之列。
