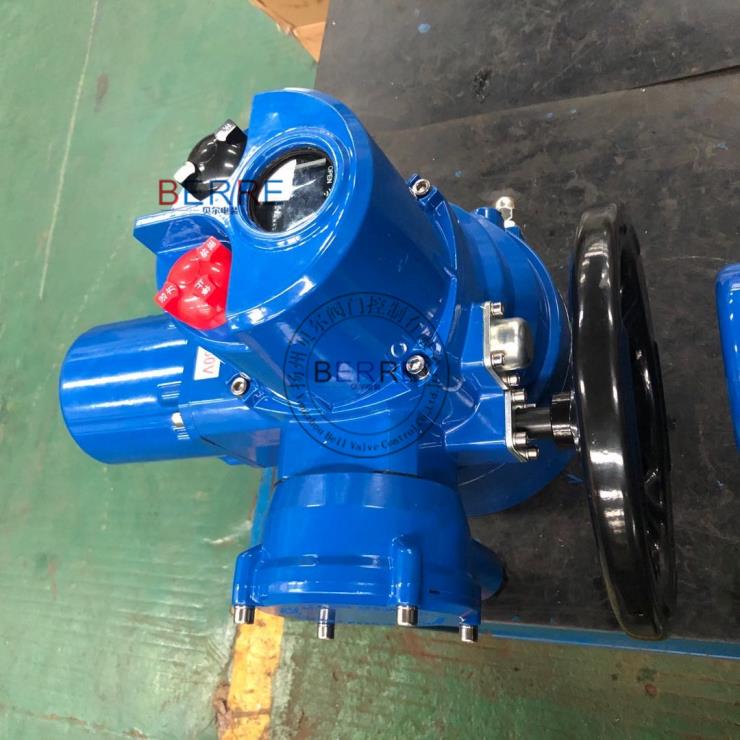

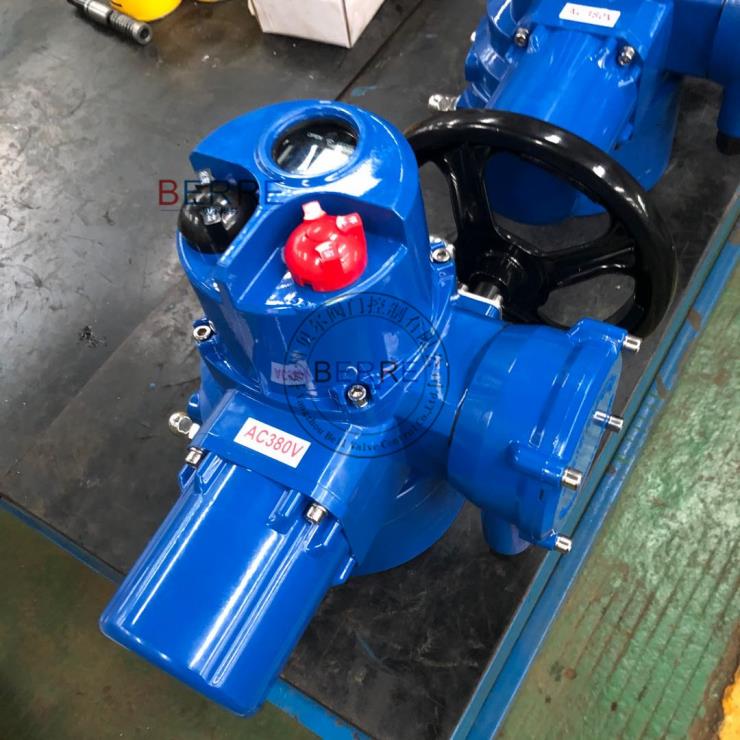

【qb120开关防爆型阀门电动执行机构】基本说明

部分回转阀门电动装置，简称为q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

本产品的性能符合jb/t8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合gb3836.1-2000《爆炸性气体环境用电气设备x1部分：通用要求》，gb3836.2-2000《爆炸性气体环境用电气设备x2部分：隔爆型“d”》及jb/t8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按防护类型可分为户外型和隔爆型；

按控制方式又可分为常规型、整体型和整体调节型。

【qb120开关防爆型阀门电动执行机构】结构说明

q型电动装置由电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。传动原理见图3。

注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！

5.1电动机：户外型采用ydff型，隔爆型采用ybdff型阀门异步电动机

5.2减速机构：由一对直齿轮和少齿差行星轮两x传动组成。电动机的动力经减速机构传递给输出盘。

5.3力矩控制机构：结构见图4。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使微动开关动作，从而切断电动机电源，电动机停转，以此实现对电动装置输出转矩的控制，达到保护阀门的目的。

5.4行程控制机构：结构见图5。凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使微动开关动作，切断电动机电源，从而实现对电动装置行程的控制。

5.5开度指示机构：结构见图5。开度指示盘固定于行程开关上，凸轮轴转动使指针同时转动，以指示阀门的开关量，同时，凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮，电位器轴转动，供远传开度指示用。

5.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。

注意：电动运行时请勿转动手轮！

5.7机械限位：参见图1，当行程控制机构不起作用时，用于保护阀门不至超行程而引发事故。

5.8整体型和整体调节型电气部分结构

5.8.1整体型：控制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成，见图6。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒盖为远方控制，远程为24vdc开关触点控制（24vdc已内供），打开盖子为现场操作。

5.8.2整体调节型：在整体型基础上引入调节模块即形成整体调节型电动装置，其电气部分由调节模块、按钮盒、开度表（或数显指示器）、接触器等组成。可接收和输出4~20ma标准信号。
