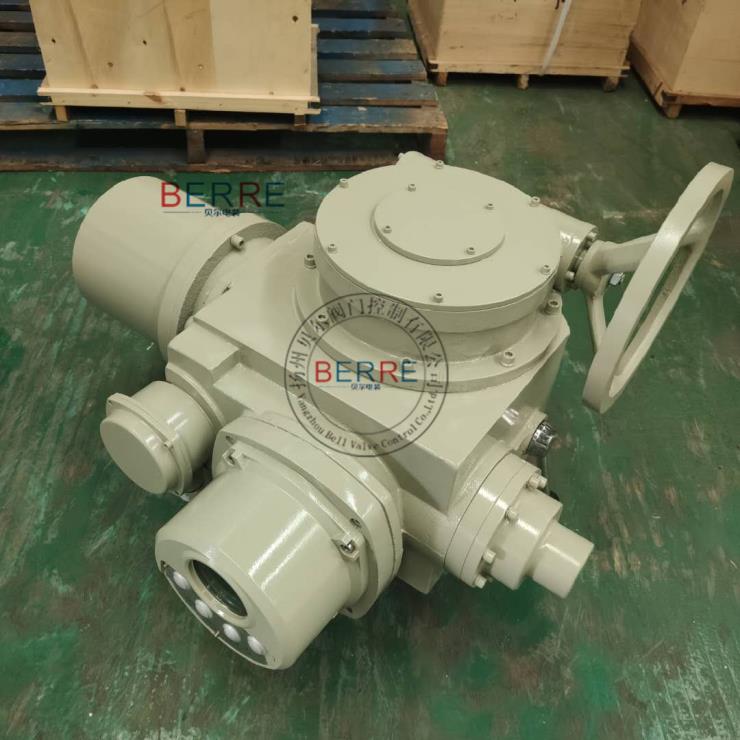

一、z250智能型阀门电动执行机构 电动球阀执行机构概述

多回转阀门电动装置，简称为z型电装，是阀门实现开启、关闭或调节控制的驱动设备。z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统x、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合jb/t8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合gb3836.1-2000《b炸性气体环境用电气设备1部分：通用要求》，gb3836.2-2000《b炸性气体环境用电气设备x2部分：隔爆型“d”》及jb/t8529-1997《隔爆型阀门电动装置技术条件》的规定。

二、z250智能型阀门电动执行机构 电动球阀执行机构模块调整方法

7.4.1 力矩控制机构、行程控制机构、开度指示机构的调整

打开电气箱盖，松开电器安装板上的固定螺钉（见图10），把电器安装板翻转90°，即可对力矩控制机构，行程控制机构，开度指示机构进行调整。调整方法见7.1、7.2、7.3。

7.4.2 现场/远控操作

     整体型和整体调节型电动装置上设有按钮盒，为用户提供现场控制和远程控制两种控制方式。

1） 现场控制：打开按钮盒盖即可用按钮盒内的开、关按钮现场操作。现场打开、关闭为自保持。阀门全关时绿灯亮，阀门全开时红灯亮。盖上盖子现场操作停止。

2） 远程控制：盖上按钮盒盖即转入远程控制。

7.4.3整体模块调试方法

1）手动将电动装置置于中间位置

2）接通ac380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mv），然后调节“4ma”电位器使输出信号为4ma；将电动装置打到全开位置，调节“20ma”电位器使输出信号为20ma。上述调节只须一次即可完成。

注：“调零”、“4ma”、“20ma”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

7.4.4调节模块调试方法

1）手动将电动装置置于中间位置

2）接通ac380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3）拔码开关的正作用和反作用不能同时拔为有效

4）正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mv），然后调节“4ma”电位器使输出信号为4ma；将电动装置打到全开位置，调节“20ma”电位器使输出信号为20ma。上述调节只须一次即可完成。

注：“调零”、“4ma”、“20ma”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

5）为了保证电动装置在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取舍，使其不产生振荡为调整值

6）输入控制信号丢失后，丢信指示灯亮

7）当出现开阀或关阀某一方向锁死后，向另一方向运行3秒即可解锁

7.4.5数显标定

1）以上调试完成后，将电动装置关到位，此时输出电流为4ma，先按数显后面的标定按钮“reset”，再按“0%”标定按钮做记忆，此时显示屏上显示“l”闪烁

2）将电动装置开到位，此时输出电流为20ma，先按数显后面的标定按钮“reset”，再按“”标定按钮做记忆，此时显示屏上显示“h”闪烁
